Catayst Recovery Europe, Audit aéraulique
De la théorie à la pratique…
Nous offrons régulièrement à nos clients des séances de formation sur tous les aspects techniques du ventilateur, des lois fondamentales aérauliques à tous les aspects pratiques de son exécution.Parfois, la théorie ne suffit plus et nous recevons des demandes pour une étude aéraulique plus poussée d’un process sur le site du client.
Dans ce cadre nous avons été contacté par la société CATALYST RECOVERY EUROPE, une filiale du groupe POROCEL. Cette société est spécialisée dans la régénération et la présulfurisation de catalyseurs pour les raffineries et les usines pétrochimiques à travers l’Europe.

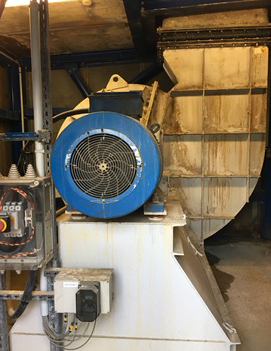

Ventilateur Pollrich-Rotamill
La production du client est équipée de plusieurs ventilateurs centrifuges dont un ventilateur de tirage de 200 kW produit par ROTAMILL. AirVision commercialise les ventilateurs Rotamill, entretemps fusionné avec POLLRICH , en Belgique, Luxembourg et France
Suite à la volonté du client de récupérer l’énergie thermique transmise par la chaleur des lignes de production, des batteries de récupération (échangeurs de chaleur à plaques) seront installées dans le process. Ces batteries représentent une perte de charge supplémentaire non-négligeable pour le ventilateur d’extraction.
Le client nous a donc commandé un audit pour déterminer si le ventilateur de tirage serait capable de maintenir une dépression précise dans le circuit. Cette dépression est indispensable dans le process pour assurer le débit voulu mais surtout pour garantir que la température de l’air extrait ne passe en dessous du point de rosée[1]. L’apparition d’humidité dans l’air serait dès lors extrêmement dommageable pour les échangeurs et les autres composants du process qui se verraient rapidement attaqués par la corrosion.
[1] La température de rosée ou point de rosée, est la température la plus faible d’une masse d’air à laquelle elle peut être soumise, sans formation d’eau liquide par saturation.Conclusions de l’audit
Les différentes mesures réalisées nous ont amenés aux déductions suivantes :
Les ventilateurs en amont du ventilateur de tirage ont suffisamment de marge et ne posent donc aucun problème.
Certaines parties de l’installation existantes (tour de refroidissement et scrubber) génèrent une perte de charge beaucoup plus importante que celle escomptées par le client.
Le Ventilateur POLLRICH-ROTAMILL fonctionne parfaitement bien et réalise exactement les débits/pressions annoncés.
Le majeur souci de ce circuit, est de maintenir un équilibre convenable entre la partie en pression du système et la dépression fournie par le ventilateur
Mesures prises par le client
Suite à la remise de notre rapport d’audit, il a été décidé par le client de procéder à la modification de son circuit existant permettant ainsi de diminuer la perte de charge totale et donc permettre au ventilateur de tirage d’assurer plus souplement la dépression recherchée. Cette mesure est pratiquement la plus simple et la moins onéreuse à mettre en œuvre car elle permet d’éviter le remplacement du ventilateur de tirage.
Commentaire de Mr Godard de CATALYST RECOVERY EUROPE :
« J’avais sous-estimé les pertes de charges de mon processus et grâce à l’audit réalisé par AirVision, je comprends mieux où se trouve le point d’équilibre de mon processus aéraulique entre la partie pression et dépression »
Vous faites face, vous aussi, à un problème sur votre circuit aéraulique ?
Votre pensez que votre ventilateur n’est plus efficace et ne réalise pas les performances souhaitées ?
Faites appel à nous ! Nous nous déplaçons chez vous et réalisons une étude aéraulique pour vous aider à solutionner votre problème.
